YG系列（H112～225）輥道用三相異步電動機是在JG2系列的基礎上設計而成的新一代高可靠性輥道電動機。

該電動機具有體積小、重量輕、性能好、使用可靠、維修方便等優點。該系列電動機能夠在頻繁起動、制動、正反轉、反接制動等沖擊生載荷和高溫、多灰塵環境的惡劣條件下連續或斷續工作，具有較高的過載能力，為鋼廠工作輥道和運輸?shù)膶Ｓ秒妱訖C，也可應用于其他機械設備上。

電動機按用途可分為YGa、YGb兩種型式。YGa型電動機具有堵轉轉矩大、動態常數高、機械特性軟的特點，能夠頻繁起動、制動和反轉運行，適用于單獨拖動冶金工業的工作輥道輥子。YGb型電動機具有功率大、效率高、機械特性硬的特點，通常只有單向運轉，適用于單獨拖動冶金工業的傳送輥道輥子。

電動機額定電壓380V，額定頻率50Hz，電動機采用Y形聯結，可以滿壓起動。在保持電壓與頻率成正比變化的條件下，YGa型電動允許在40～70Hz頻率范圍內使用（但堵轉轉矩和動態常數隨頻率的變化而變化）；YGb型電動機可在10～70Hz頻率范圍內作恒轉矩調速運行。

YGa型電動機主要用于斷續工作制，負載持續率以Fc表示：分別為15％、25％、40％、60％四種，其中40％為基準定額。

YGb型電動機主要用于連續工作制（S1）。

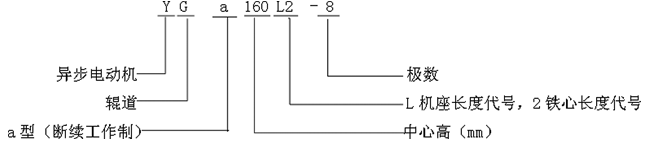

型號含義

二、結構簡介

YG系列電動機采用全封閉結構型式，外殼防護等級為IP54，機殼表面有環形散熱筋，冷卻方式為IC0041。

YGa型采用H級絕緣，YGb型采用下級絕緣（112～200mm）、H級絕緣（225mm）。

電動機增加了軸承潤滑脂再補給裝置，采用耐高溫潤滑劑，加強了機械強度。

電動機的安裝型式有IMB3、IMB5和IMB35三種。

電機的接線盒位于機座左側，從軸伸端看，如用戶有特殊要求，要訂貨時說明，另行商議。

YGa型電動機技術數據表

型號	堵轉轉矩 /（N·m）	堵轉電流 /A	功率 /kW	同步轉速 /（r/min）	動態常數/（kg·m²/h）				轉動慣量 /（kg·m²）	重量 /kg
					Fc=15％	Fc=25％	Fc=40％	Fc=60％
YGa112L1-4 YGa112L2-4 YGa112L1-6 YGa112L2-6 YGa112L1-8 YGa112L2-8 YGa112L1-10 YGa112L2-10 YGa112L2-12	22 36 22 34 17 28 16 25 22	13 19 8.5 12 5.6 9 4.5 7.5 5.3	1.2 1.8 0.8 1.2 0.45 0.75 0.32 0.50 0.3	1500	94 140 215 290 350 495 520 700 1060	92 135 210 285 345 485 510 685 1030	90 130 205 280 335 470 490 660 990	86 125 200 270 320 450 465 625 930	0.0112 0.0166 0.0112 0.0166 0.0112 0.0166 0.0112 0.0166 0.0166	57 66 57 66 57 66 57 66 66
				1000
				750
				600
				500
YGa132M1-6 YGa132M2-6 YGa132M1-8 YGa132M2-8 YGa132M1-10 YGa132M2-10 YGa132M1-12 YGa132M2-12	50 71 42 60 38 56 36 53	18 24 12 17 9 13 8.0 11	1.7 2.4 1.1 1.6 0.75 1.1 0.56 0.85	1000	315 390 530 670 790 990 1130 1400	310 380 520 655 770 970 1090 1360	300 375 510 640 740 930 1050 1300	290 360 480 605 700 880 990 1220	0.0251 0.0333 0.0251 0.0333 0.0251 0.0333 0.0251 0.0333	90 98 90 98 90 98 90 98
				750
				600
				500
YGa160S1-8 YGa160S2-8 YGa160S1-10 YGa160S2-10 YGa160S1-12 YGa160S2-12 YGa160S1-16 YGa160S2-16	80 110 80 110 75 105 50 75	22 30 18 24 15 20 9.5 13	2.2 3.0 1.6 2.2 1.2 1.6 0.48 0.75	750	810 1010 1220 1470 1670 2060 2770 3390	790 990 1190 1440 1620 2000 2660 3250	770 950 1150 1380 1550 1910 2500 3050	736 916 1090 1300 1440 1780 2290 2770	0.0646 0.0841 0.0646 0.0814 0.0646 0.0814 0.0646 0.0814	131 142 131 142 131 142 131 142
				600
				500
				375
YGa160L1-8 YGa160L2-8 YGa160L1-10 YGa160L2-10 YGa160L1-12 YGa160L2-12 YGa160L1-16 YGa160L2-16	150 210 150 200 140 190 105 140	40 56 32 40 26 34 18 24	4.0 5.3 3.0 3.8 2.2 3.0 1.1 1.6	750	1230 1470 1880 2260 2590 3120 4340 5170	1200 1430 1830 2200 2510 3020 4160 4950	1160 1380 1760 2120 2400 2880 3990 4640	1110 1310 1670 2000 2230 2680 3540 4180	0.114 0.139 0.114 0.139 0.114 0.139 0.114 0.139	172 190 172 190 172 190 172 190
				600
				500
				375
YGa180L1-8 YGa180L1-10 YGa180L2-10 YGa180L1-12 YGa180L2-12 YGa180L1-16 YGa180L2-16	280 250 320 250 320 190 250	67 48 60 42 53 30 38	6.7 4.8 6.0 4.0 5.0 2.2 3.0	750	1640 2500 2880 3600 4180 5850 6950	1600 2440 2810 3500 4050 5610 6670	1540 2350 2690 3340 3860 5270 6260	1460 2220 2530 3130 3610 4800 5710	0.237 0.237 0.294 0.237 0.294 0.237 0.294	229 229 252 229 252 229 252
				600
				500
				375
YGa200L1-10 YGa200L2-10 YGa200L1-12 YGa200L2-12 YGa200L1-16 YGa200L2-16 YGa200L1-20 YGa200L2-20	400 500 400 500 320 420 250 340	75 95 63 80 90 63 36 48	7.5 9.5 6.3 8.0 4.0 5.3 2.0 2.8	600	3260 3790 4650 5470 7890 9100 11210 12980	3180 3690 4500 5300 7580 8710 10630 12250	3050 3530 4290 5040 7100 8100 9750 11150	2880 3320 4010 4700 6490 7370 8590 9690	0.509 0631 0.509 0.631 0.509 0.631 0.509 0.631	302 337 302 337 302 337 302 337
				500
				375
				300
YGa225M1-10 YGa225M2-10 YGa225M1-12 YGa225M2-12 YGa225M1-16 YGa225M2-16 YGa225M1-20 YGa225M2-20	630 800 630 800 530 670 450 560	125 150 100 130 80 100 63 80	12.0 15.0 10.0 12.0 6.7 8.5 3.6 4.5	600	3870 4440 5550 6330 9380 10770 13830 15750	3740 4290 5350 6080 8950 10250 12990 14760	3550 4050 5050 5710 8310 9460 11760 13300	3280 3740 4650 5220 7460 8400 10050 11280	0.91 1.11 0.91 1.11 0.91 1.11 0.91 1.11	410 445 410 445 410 445 410 445
				500
				375
				300

YGb型電動機技術數據表

型號	連續定額			堵轉轉矩 /（N·m）	堵轉電流 /A	轉動慣量 /（kg·m²）	重量 /kg
型號	功率 /kW	轉速 /（r/min）	電流 /A	堵轉轉矩 /（N·m）	堵轉電流 /A	轉動慣量 /（kg·m²）	重量 /kg
YGb112L1-4 YGb112L2-4 YGb112L1-6 YGb112L2-6 YGb112L1-8 YGb112L2-8 YGb112L1-10 YGb112L2-10 YGb112L1-12 YGb112L2-12	1.2 1.8 0.85 1.25 0.5 0.85 0.36 0.53 0.30 0.45	1410 1410 930 930 690 690 550 550 455 455	2.8 4.0 2.2 3.2 1.7 2.6 1.7 2.4 1.6 2.2	20 32 20 28 15 25 13 20 12 18	18 26 12 17 7 12 6 9 4.5 6.7	0.0112 0.0166 0.0112 0.0166 0.0112 0.0166 0.0112 0.0166 0.0112 0.0166	57 66 57 66 57 66 57 66 57 66
YGb132M1-6 YGb132M2-6 YGb132M1-8 YGb132M2-8 YGb132M1-10 YGb132M2-10 YGb132M1-12 YGb132M2-12 YGb132M1-16 YGb132M2-16	1.8 2.4 1.25 1.8 0.85 1.25 0.63 0.95 0.36 0.50	935 935 695 695 550 550 455 450 320 320	4.6 5.3 3.4 4.5 3.0 4.0 2.8 3.8 2.6 3.5	42 60 36 50 30 45 26 38 20 30	25 32 16 22 12 16 9.5 14 6.7 9.5	0.0251 0.0333 0.0251 0.0333 0.0251 0.0333 0.0251 0.0333 0.0251 0.0333	90 98 90 98 90 98 90 98 90 98
YGb160S1-8 YGb160S2-8 YGb160S1-10 YGb160S2-10 YGb160S1-12 YGb160S2-12 YGb160S1-16 YGb160S2-16	2.5 3.4 1.8 2.4 1.3 1.8 0.71 1.0	695 695 550 550 455 455 330 330	6.0 8.0 5.6 7.1 5.0 6.7 4.5 6.0	71 100 63 90 56 80 42 60	30 42 25 32 20 26 12 17	0.0646 0.0814 0.0646 0.0814 0.0646 0.0814 0.0646 0.0814	131 142 131 142 131 142 131 142
YGb160L1-8 YGb160L2-8 YGb160L1-10 YGb160L2-10 YGb160L1-12 YGb160L2-12 YGb160L1-16 YGb160L2-16	4.5 5.6 3.2 4.2 2.6 3.4 1.5 2.0	695 695 550 550 455 455 330 330	10.5 14 9.0 12 9.0 12 8.5 11	140 190 120 160 110 150 80 110	56 75 42 53 36 48 24 30	0.114 0.139 0.114 0.139 0.114 0.139 0.114 0.139	172 190 172 190 172 190 172 190
YGb180L1-8 YGb180L2-8 YGb180L2-10 YGb180L1-12 YGb180L2-12 YGb180L1-16 YGb180L2-16 YGb180L2-20	6.7 8.0 5.6 4.2 5.0 2.5 3.0 1.4	695 695 555 460 460 340 340 275	16 20 17 14 17 12.5 17 16	240 300 250 200 260 150 190 130	95 110 85 60 75 40 50 35	0.237 0.294 0.294 0.237 0.294 0.237 0.294 0.294	229 252 252 229 252 229 252 252
YGb200L1-10 YGb200L2-10 YGb200L1-12 YGb200L2-12 YGb200L1-16 YGb200L2-16 YGb200L1-20 YGb200L2-20	7.1 9.0 6.3 8.0 4.2 5.3 2.2 3.2	555	19 24 20 24 20 24 189 24	320 400 320 400 250 340 180 250	105 130 90 115 63 80 45 60	0.509 0.631 0.509 0.631 0.509 0.631 0.509 0.631	302 337 302 337 302 337 302 337
		460
		340
		275
YGb225M1-10 YGb225M2-10 YGb225M2-12 YGb225M1-16 YGb225M2-16 YGb225M1-20 YGb225M2-20	11 14 11 6.7 8.5 4.0 4.8	560	30 37 36 30 40 30 38	500 630 630 450 600 340 450	170 210 165 100 125 80 100	0.91 1.11 1.11 0.91 1.11 0.91 1.11	410 445 445 410 445 410 445
		460
		340
		275

YG系列接線管螺紋直徑

機座號	管螺紋直徑	出線孔直徑
YG112～160	M36×2—6H	25
YG180～225	M48×2—6H	36

YG系數列電動機軸承規格表

機座號（中心高）	極數	軸承規格		機座號（中心高）	極數	軸承規格
		軸伸端	非軸伸端			軸伸端	非伸端
112 132 160	4～12 6～16 8～16	2307 Z1 2309 Z1 2311 Z1	M—307 Z1 M—309 Z1 M—311 Z1	180 200 225	8～20 10～20 10～20	2312 Z1 2314 Z1 2316 Z1	M—312 Z1 M—314 Z1 M—316 Z1

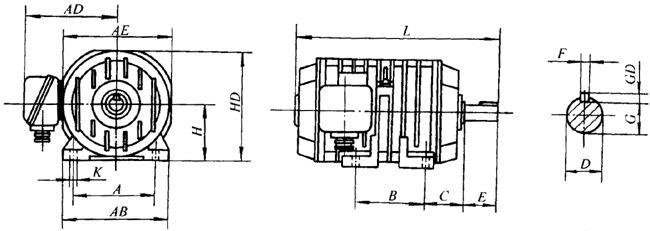

YG系列（B3）外形尺寸圖

（單位：mm）

型號	極數	A	B	C	D	E	F	G	GD	H	K	AB	AE	AD	HD	L
YG112L	4、6、8、10、12	190	159	70	32	80	10	27	8	112	ф12	235	240	205	240	445
YG132M	6、8、10、12、16	216	178	89	38	80	10	33	8	132	ф12	265	265	220	265	495
YG160S	8、10、12、16	254	178	108	48	110	14	42.5	9	160	ф15	315	315	250	320	570
YG160L	8、10、12、16	254	2564	108	48		14	42.5	9	160		315	315	250	320	690
YG180L	8、10、12、16、20	279	279	121	55		16	49	10	180		360	365	295	365	730
YG200L	10、12、16、20	318	305	133	65	140	18	58	11	200	ф19	415	415	320	415	780
YG225M	10、12、16、20	356	311	149	75	140	20	67.5	12	225	ф19	471	470	335	465	, , , , 835

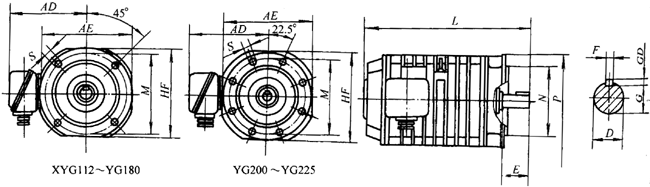

YG系列（B5）外形尺寸圖

（單位：mm）

型號	極數	D	E	F	G	GD	M	N	P	S	AE	AD	HF	L
YG112L	4、6、8、10、12	32	80	10	27	8	215	180	250	15	240	205	240	445
YG132M	6、8、10、12、16	38	80	10	33	8	265	230	300	15	265	220	285	495
YG160S	8、10、12、16	48	110	14	42.5	9	300	250	350	19	315	245	335	570
YG160L	8、10、12、16	48		14	42.5	9					315	245	335	690
YG180L	8、10、12、16、20	55		16	49	10					365	295	355	730
YG200L	10、12、16、20	65	140	18	58	11	400	350	450		415	320	450	780
YG225M	10、12、16、20	75	140	20	67.5	12	400	350	450		470	335	465	835

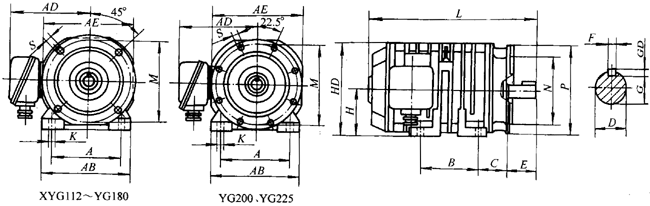

YG系列(B35)外形尺寸圖

（單位：mm）

型號	極數	A	B	C	D	E	F	G	GD	H	K	M	N	P	S	AB	AE	AD	HD	L
YG112L	4、6、8、10、12	190	159	70	32	80	10	27	8	112	ф12	215	180	250	15	235	240	205	240	445
YG132M	6、8、10、12、16	216	178	89	38	80	10	33	8	132	ф12	265	230	300	15	265	265	220	290	495
YG160S	8、10、12、16	254	178	108	48	110	14	42.5	9	160	ф15	300	250	350	19	315	315	250	345	570
YG160L	8、10、12、16	254	254	108	48		14	42.5	9	160						360	360	295	365	690
YG180L	8、10、12、16、20	279	279	121	55		16	49	10	180						360	360	295	365	730
YG200L	10、12、16、20	318	305	133	65	140	18	58	11	200	ф19	400	350	450		415	415	320	430	780
YG225M	10、12、16、20	356	311	149	75	140	20	67.5	12	225	ф19	400	350	450		470	470	335	465	835
